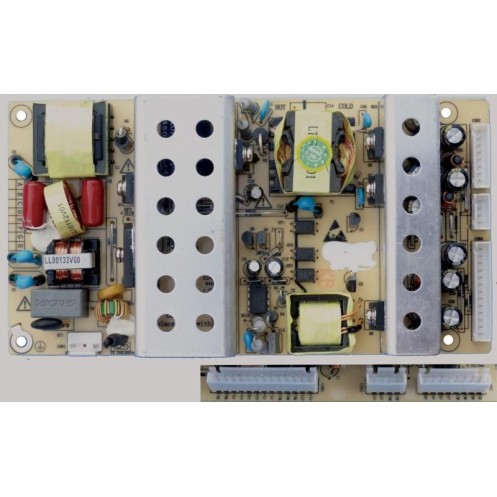

CHD-LCD TV/26N (maxim 66 cm)

Caracteristici intrare:

Tensiune alimentare: 90~264 Vac

Tensiune nominală: 100~240 Vac

Frecvență: 50 Hz/60 Hz±5%

Curent intrare maxim: 1,5 A max

Curent instantaneu: 100 A p-220 Vac

Eficiență: 87% min-220 Vac

Harmonic current: în conformitate cu GB17625.1-1998/IEC61000-3-2 class D

Curent rezidual (izolație): <0,75 mA/230 Vac

Consum în stand-by: ≤1 W, Output power: ≤0,1 W

Siguranță pe intrare: T3,15 A/250 Vac

Caracteristici ieșire:

Tensiuni ieșire   Rată ajustare   Curent minim   Curent maxim   Putere maximă

       +24 V                 +24V±5%         0,1 A                3 A                    90 W

       +12 V                 +12V±5%         0,1 A                1,5 A

       +5,0 V                +5.0V±5%        0,1 A                4 A                    15 W

       +5.0 V(STB)       +5.0V±5%        0,1 A                1 A

Protection function:

1: output over-voltage protection

2: output over-current protection

3: output short-circuit protection 4: protection function restoration

Control function:

Cu excepția 5,0 Vsb, restul ieșirilor sunt controlate de un semnal TTL level (Ps - on p 2,5 V/2,0 mA)

• Ps - on high level, open the output.

• Ps - on low-level, shut off the output.

  Dimensiuni: 171x91x32 mm (LxWxH)

  Conexiuni pini:

• CON1 pini conexiune

• NO. Tube feet Functii

• 1 AC-L Ac input lines

• 2 AC-N Ac input NUTURE

• Pin pitch 3.96 mm

• CON2 pini conexiune

• NO. Tube feet Functii

• 5.6.7.8 +24V +24VDC output

• 1.2.3.4 COM +24VDC return

• CON3 pini conexiune

• NO. Tube feet Functii

• 3.4. +24V +24VDC output

• 1 COM +24VDC return

• CON4 pini conexiune

• NO. Tube feet Functii

• 01.feb +12V +12V output

• 3.4.5 COM Output loop

• 6 +5V +5V output

• 8 +5VSB +5VSB(standby) output

• 9 ON/OFF STBY/SMPS switch control(ON = HIGH)

• 10,11 +5V +5V output

• 12,13 COM Output loop
