- Disponibilitate: În stoc
- Model: 42N
- Greutate: 2.00kg

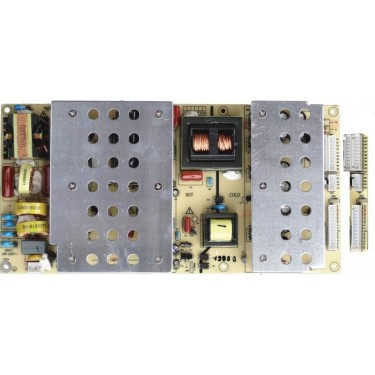

CHD-LCD TV/42N (max 106cm)
Caracteristici intrare
Tensiune alimentare 90Vac~264Vac
Tensiune nominală 100Vac~240Vac
Frecvență 50Hz/60Hz±5%
Curent intrare maxim 4 A max
Curent instantaneu 100A p/ 220Vac
Eficiență 87%min/220Vac
Harmonic current în conformitate cu GB17625.1-1998/IEC61000-3-2 class D
Curent rezidual (izolație) <0.75m A/ 230Vac
Consum în stand-by ≤1W,Output power≤0.1W
Siguranță pe intrare T6.3A/250Vac
Caracteristici ieșire
Tensiuni ieșire Rată ajustare Curent Minim Curent maxim Putere maximă
+24V +24V±5% 0.2 A 9A 240W
+12V +12V±5% 0.2 A 2A
+5.0V +5.0V±5% 0.2 A 3.5A 22.5W
+5.0V(STB) +5.0V±5% 0.1 A 1A
Protection function
1: output over-voltage protection 2: output over-current protection
3: output short-circuit protection 4: protection function restoration
Control function
Cu excepția 5.0 Vsb, restul ieșirilor sunt controlate de un semnal TTL level (Ps - on p 2.5 V / 2.0 mA)
* Ps - on high level, open the output.
* Ps - on low-level, shut off the output.
Dimensiuni: 260x130x33 mm (LxWxH )
Pini Conexiune
CON1
NO. Pin Semnificatie Functii
1 AC-L Ac input lines
2 AC-N Ac input NUTURE
Pin pitch 3.96 mm
CON2
NO.Pin Semnificatie Functii
1.2.3.4.5 +24V +24VDC iesire
6.7.8.9.10 COM +24VDC return
CON4
NO.Pin Semnificatie Functii
3.4. +24V +24VDC iesire
1,2 COM +24VDC return
CON3
NO.Pin Semnificatie Funcții
1,2 +12V +12V ieșire
3.4.5 COM Output loop
6,7 +5V +5V output
8 +5VSB +5VSB(standby) output
9 ON/OFF STBY/SMPS switch control(ON = HIGH)
10,11 +5V +5V ieșire
12,13 COM Output loop
